В. Рустинов, А. Городецкий
"РАЗДЕЛЯЙ И ВЛАСТВУЙ" - ПРИНЦИП ГРАНИЧНОГО СКАНИРОВАНИЯ
Введение
Cо времени опубликования в 1990 году стандарта IEEE 1149.1/JTAG технология граничного сканирования (Boundary Scan - BS) утвердила себя как незаменимый инструмент при тестировании устройств c ограниченным доступом к выводам ИС. Широкое применение многослойных печатных плат с ИС в корпусах, изготовленных по технологиям BGA, COB и QFP, дало новый мощный импульс развитию и повсеместному применению этой технологии. Граничное сканирование используется также как средство доступа к внутренним регистрам микросхем для наблюдения за их состоянием в процессе отладки электронных плат. Исключительно широко технология BS применяется также для внутрисхемного программирования (On-board programming - OBP), одним из направлений которого является внутрисистемное программирование (ISP - In-System Programming). Под термином ISP обычно понимают внутрисхемное программирование установленных на плату интегральных схем ПЛИС (CPLD, FPGA), а собственно термин OBP относится к внутрисхемному программированию ИС флэш-памяти и ЭCППЗУ (EІPROM). В 1996 году была создана рабочая группа IEEE по разработке нового стандарта по ISP. Основная задача группы заключалась в разработке документа, который бы определял стандартный процесс и методологию реализации внутрисистемного программирования, базирующихся и согласованных с протоколом стандарта IEEE 1149.1. В 2000 году был утверждён новый стандарт IEEE P1532 Boundary-Scan-Based In-System Configuration of Programmable Devices. Для удовлетворения растущих потребностей инженеров в использовании этих технологий на мировом рынке успешно работают несколько компаний, предлагающих широкий спектр автоматизированного инструментария на основе ПК. Уже сейчас простейший программно-аппаратный комплекс BS можно купить за 2-3 тыс. долл. США. По оценкам экспертов, к 2004 году рынок применений технологии BS вырастет в 5 раз и превысит рубеж 400 млн. долл. в год.
Если обратная связь с читателями подтвердит интерес к данной тематике, то авторский коллектив совместно с редакцией планирует подготовить цикл статей, отражающих современное состояние методов тестирования и внутрисхемного программирования, базирующихся на принципах граничного сканирования, реализацию этих методов на уровне систем, плат и отдельных микросхем, включая самые современные и сложные ИС типа SoC (System-on-Chip). Будут подвергнуты детальному анализу отличия в подходах и применяемых средствах к реализации методов BS при разработке программ тестирования и внутрисхемного программирования и на этапе их применения при крупносерийном производстве электронных систем.
В заключительных статьях цикла будут рассмотрены основные принципы и практические вопросы реализации тестопригодного проектирования электронных систем и разработки тестовых программ, отражающие опыт авторов в этой области.
Цель этой статьи - помочь разработчику, стоящему на пороге освоения новой технологии BS, разобраться с основными направлениями использования граничного сканирования и тенденциями его развития, а также выбрать верный путь решения стоящих перед ним задач.
Еще раз об основах
В этом разделе мы лишь вкратце остановимся на основах технологии граничного сканирования, поскольку на эту тему существует большое число публикаций в отечественной [1-3] и зарубежной [4-6] печати. Стандарт IEEE 1149.1/JTAG определяет очень простую шину с несложным протоколом. Шина может применяться иерархически на всех используемых сегодня уровнях - от ИС до системы, состоящей из нескольких отдельных печатных плат и/или модулей. Для этого достаточно на каждом уровне соединить друг с другом в единую цепочку все элементы, в которых заложена аппаратная избыточность, обеспечивающая граничное сканирование. В дальнейшем такие элементы будем называть совместимые с 1149.1 - BS-элементами. Как показано на рис. 1, все 1149.1 BS-ИС на плате соединяются друг с другом так, чтобы выход TDO предыдущей микросхемы был соединён со входом TDI следующей.

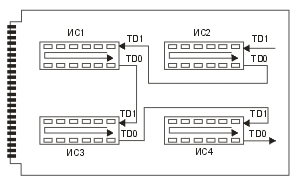

 Рис. 1. Организация пути сканирования на плате (BS-цепочка) На уровне системы TDO предыдущей печатной платы может быть соединён с TDI последующей платы, как показано на рис. 2. Следует подчеркнуть, что это лишь один из возможных вариантов применения граничного сканирования на уровне системы, самый простой и безо всякой аппаратной избыточности. В дальнейшем будут подробно рассмотрены более сложные и существенно более эффективные методы объединения локальных BS-цепочек.

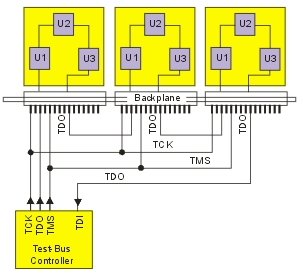

 Рис. 2. Один из возможных вариантов организации пути сканирования в системе Принцип граничного сканирования заключается в размещении последовательного сдвигового регистра (BS-регистра) по границам 1149.1 BS-микросхем, причём сами ячейки такого регистра располагаются непосредственно между внешними выводами и функциональным ядром этих микросхем. К каждой ИС добавляются всего лишь 4 (иногда 5) внешних вывода контакта: TDI (Test Data In - вход тестовых данных), TDO (Test Data Out - выход тестовых данных), TMS (Test Mode Select - выбор тестового режима) и TCK (Test Clock - тестовая синхронизация). К внешнему разъёму каждой платы добавляются эти же 4 внешних вывода. Стандарт IEEE 1149.1/JTAG предусматривает также необязательный пятый внешний вывод/TRST (асинхронный сброс).
На самом нижнем уровне этой иерархии находится 1149.1 BS-микросхема, внутренняя структура которой показана на рис. 3. Согласно стандарту IEEE 1149.1, к каждому выводу ИС подсоединена специальная схема, состоящая из 2 триггеров и 2 мультиплексоров, обеспечивающая два режима функционирования - нормальный, то есть штатный и режим тестирования. С помощью тестовой шины стандарта IEEE 1149.1 можно управлять этими логическими ячейками. Вообще-то BS-ячейка может работать и в обычном режиме ИС, и это одна из основных идей BS.

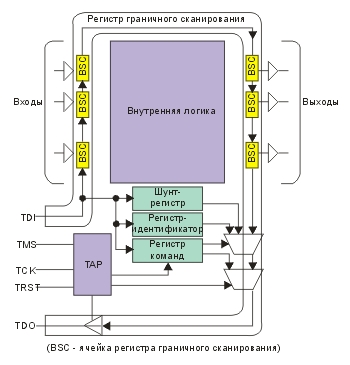

 Рис. 3. Внутренняя структура организация 1149.1 BS-микросхемы
Первые три элемента BS-структуры, а также BS-регистр и шунт-регистр являются обязательными, ими снабжены все BS-ИС, остальные регистры данных необязательны. Управление одноразрядными ячейками BS-регистра осуществляеся ТАР-контроллером в функции команд, поступающих в последовательном коде на вход TMS и стробируемых нарастающим фронтом синхроимпульсов TCK. В зависимости от выбранной ТАР-контроллером команды, каждая BS-ячейка граничного сканирования может либо принимать поступающий на вход Data In бит данных во входной триггер, поступающие на вход Data In, либо выдавать содержимое триггера на выход Data Out, либо последовательно сдвигать бит данных от входа Scan In к выходу Scan Out в пределах BS-регистра, передавать бит данных от входа Scan In к выходу Data Out, а также либо передавать бит данных напрямую от Data In к Data Out. Эта маршрутизация выполняется входным и выходным мультиплексорами, непосредственно управляемыми ТАР-контроллером.
Если на цифровой плате установлены только сканируемые микросхемы (что случается нечасто), то в этом случае отпадает необходимость применять внутрисхемное тестирование для выполнения диагностических процедур. Фактически, с помощью технологии BS появляется возможность упростить многие задачи, "разрезав" схему на отдельные кусочки меньших размеров. Так технология граничного сканирования позволила применить в электронике принцип "разделяй и властвуй".
Однако практика упрямая вещь и вряд ли найдётся такой разработчик, который сможет построить полностью сканируемую цифровую плату или систему. Причины очевидны. Во-первых, многие производители микросхем и сегодня выпускают цифровые ИС, не поддерживающие стандарт IEEE 1149.1. Кроме того, на подавляющем большинстве современных электронных плат устанавливаются аналоговые микросхемы и пассивные элементы. Не стоит отчаиваться, поскольку всё равно и в этом случае существует возможность тестировать платы и системы, используя технологию BS. В этом случае, как показано на рис. 4, только 1149.1-микросхемы BS-ИС соединяются так, чтобы организовать путь сканирования на плате, не затрагивая при этом остальные пассивные и активные элементы. Конечно, в этом случае полнота покрытия неисправностей будет ниже, чем в полностью сканируемой плате, и будет сильно зависеть от соблюдения разработчиком платы правил и принципов тестопригодного проектирования.

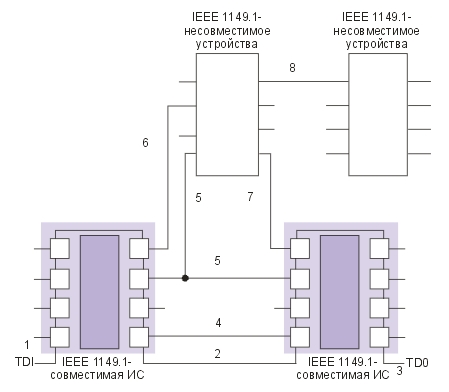

 Рис. 4. Частично сканируемая плата
Программно-аппаратные комплексы граничного сканирования
Для того, чтобы получить максимальную отдачу от использования технологии граничного сканирования, необходим универсальный и доступный инструментарий. В последние 10 лет ряд компаний в Европе и США производят программно-аппаратные комплексы на базе ПК, предназначенные для разработки и применения программ тестирования и внутрисхемного программирования на базе технологии граничного сканирования. В табл. 1 приведены сведения о наиболее известных компаниях. В отчёте калифорнийской исследовательской группы Electronic Trend Publications за 2000 год отмечено, что компания ASSET InterTech с их комплексом ScanWorks заняла ведущее место на мировом рынке BS-комплексов. Эта фирма значительно опередила конкурентов на североамериканском рынке (43% мирового рынка) и широко представлена также на европейском рынке BS-комплексов (39% мирового рынка).
Таблица 1. Производители программно-аппаратных комплексов граничного сканирования
Все эти компании производят широкую гамму портативных, недорогих компьютеризованных систем разработки и применения программ тестового диагностирования и внутрисхемного программирования с использованием технологии граничного сканирования.
Как показано на рис. 5 и 6, они базируются на ПК, который соединяется с тестируемым и/или программируемым устройством либо через интерфейсную плату, либо непосредственно через параллельный порт компьютера.

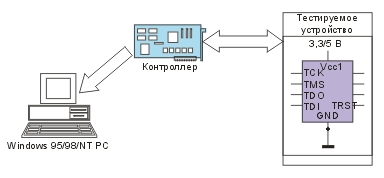

 Рис. 5. Программно-аппаратный комплекс граничного сканирования на базе ПК
Программное обеспечение таких комплексов позволяет разрабатывать и применять программы как для поиска и диагностирования неисправностей различных классов, так и для внутрисхемного программирования. Предварительно в систему необходимо ввести некоторые исходные данные: описание BS-ИС, описание пути сканирования и описание тестируемой платы (модуля, системы) в целом.
Описание каждой BS-ИС задаётся присущим ей BSDL (Boundary Scan Description Language) файлом на все сканируемы элементы, которые установлены на плате. В этих файлах содержится информация о том, какова структура граничного сканирования данной ИС организован путь сканирования в элементе и какие функции, определённые стандартом 1149.1, она поддерживает. Производители BS-ИС бесплатно обеспечивают пользователей этими файлами. В табл. 2 содержится информация о месте хранения BSDL-файлов различных некоторых производителей ИС.
Таблица 2. Производитель Адрес в интернете BSDL-файлы
Затем вводится информация о том, как соединены между собой все элементы, установленные на плате (netlist). Обычно файл с таким описанием может быть введён в любом из существующих форматов САПР печатных плат. И, наконец, с помощью специального языка HSDL (Hierarchical Scan Description Language) описывается путь сканирования на плате (BS- цепочка).
После этого схема платы разбивается на отдельные фрагменты. Каждый такой фрагмент представляет схемную структуру, тестирование которой выполняется, используя определённый подход. На рис. 6 показаны результаты такого разбиения типичной современной платы. Идеальной является структура, состоящая из линий, входы и выходы которых соединены со сканируемыми элементами, и никакие другие элементы к этим линиям не подключены. В таких схемных структурах технология граничного сканирования позволяет обнаружить все неисправности, вызванные обрывами линий и замыканиями между ними, а также все константные неисправности на этих линиях и неисправности, проявляющие себя как константные. В тех случаях, когда линии схемы неконтролируемы (или частично контролируемы) через сканируемые элементы, полнота покрытия неисправностей существенно ниже. Очевидно, что полнота покрытия неисправностей зависит от обеспечения показателей управляемости и наблюдаемости на линиях схемы со стороны сканируемых элементов BS-ИС. Вот почему для эффективного использования технологии BS разработчикам схем так важно владеть принципами и методами тестопригодного проектирования.

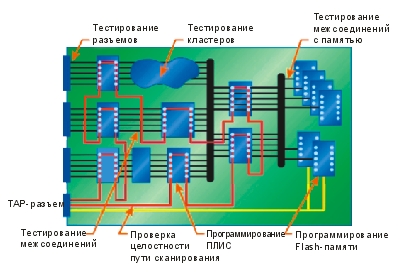

 Рис. 6. Типичное разбиение на фрагменты для граничного сканирования современной платы
Рассмотрим вкратце отдельные возможные этапы применения технологии граничного сканирования.
Проверка целостности пути сканирования
Это, в сущности, самотестирование структуры граничного сканирования. На рис. 4 это линии 1, 2 и 3. Кроме того, на этом этапе проверяется отсутствие неисправностей (обрывы, замыкания, константные дефекты) на линиях сигналов TCK, TMS и TRST.
Тестирование межсоединений
Существующие алгоритмы тестирования межсоединений дают хорошие результаты как для обнаружения, так и для локализации неисправностей типа обрыва или замыкания линий, а также константных неисправностей, в схемных структурах, которые начинаются и заканчиваются сканируемыми элементами. На рис. 4 это линии 4 и 5.
Для проверки целостности соединений разъёмов со сканируемыми элементами достаточно предусмотреть специальные технологические кабели, которые соединяют внешние выходы со входами.
Определённые трудности возникают при тестировании соединений между сканируемыми и не сканируемыми элементами, как например, линии 6, 7 и 8 на рис. 4.
Полнота покрытия неисправностей в таких случаях зависит от того, как определены соответствующие выводы сканируемых и не сканируемых элементов (входы, выходы, входо-выходы с возможностью перевода в третье состояние и так далее) и в какой степени возможно исключение (или учёт) влияния остальной схемы на данные линии (общие шины, объединённые выходы, "прозрачные" буферы и резисторы, подключенные к питанию или земле резисторы и так далее). Такие ситуации требуют детального анализа, и лучше, если он выполняется на этапе тестопригодного проектирования схемы, а не на этапе тестирования готовой платы. В конечном счёте, низкая управляемость и наблюдаемость в таких схемных структурах приводит к тому, что тесты обладают невысокой полнотой покрытия неисправностей. В последующих публикациях более подробно будет показано, как решаются эти проблемы.
Тестирование межсоединений с памятью
На этом этапе с помощью сканируемых элементов в память записываются, а затем из неё считываются тестовые данные (рис. 6). Тест для обнаружения обрывов и замыканий между линиями, а также константных неисправностей и неисправностей, проявляющих себя как константные, обычно представляет собой прямой и обратный "шахматный код" с некоторыми модификациями.
Тестирование кластеров
Кластером называется схемная структура, состоящая из не сканируемых элементов, входы и выходы которой соединены со сканируемыми элементами. С их помощью на кластер подаются тестовые воздействия и регистрируется их реакция. Тесты для кластеров в подавляющем большинстве случаев пишутся вручную на специальном макроязыке. Такие тесты разрабатываются относительно тех же классов неисправностей, что и тесты межсоединений.
Внимательный читатель обратил, конечно, внимание на то, что среди неисправностей, которые могут быть обнаружены при помощи технологии граничного сканирования, не встречаются функциональные неисправности. Это не случайно, так как эта технология, в общем случае, не предназначена для реализации функционального тестирования, являясь (наряду с зондовым внутрисхемным тестированием, известным как ICT - In-Circuit Testing) важнейшей составной частью структурного тестирования. Тем не менее, в отдельных случаях технология граничного сканирования может быть применена и в некоторых функциональных тестах ИС, предусматривающих подобное тестирование.
Внутрисхемное программирование
Как было указано выше, внутрисхемное программирование установленных на плату интегральных схем подразделяется на внутрисистемное программирование (ISP) ПЛИС (CPLD, FPGA), а собственно термин OBP относится к внутрисхемному программированию ИС флэш-памяти и ЭCППЗУ (EІPROM). Отличие между этими двумя подходами определяется самой структурой двух указанных групп ИС памяти: ПЛИС всегда являются сканируемыми ИС, тогда как ИС флэш-памяти и ЭCППЗУ таковыми не являются никогда.
В соответствии с этим отличием, программирование ПЛИС (ISP) осуществляется при помощи их самих, как бы изнутри (рис. 6), и для этого никакие другие BS-ИС не нужны. Для программирования ПЛИС по цепям граничного сканирования должен быть подготовлен специальный ПВФ файл (последовательный векторный формат, SVF - Serial Vector Format), стандарт которого совместно разработан в 1991 году фирмами TEXAS INSTRUMENTS и TERADYNE. ПВФ представляет собой стандартный текстовый файл для записи тестовых векторов (входных воздействий и ожидаемых реакций) и масок для их последовательного ввода по цепям граничного сканирования. Любой из упомянутых выше программно-аппаратных комплексов граничного сканирования позволяет автоматически получать ПВФ-файлы на основе исходного файла программирования ПЛИС в любом формате, а также осуществляет сам процесс внутрисистемного программирования установленного на плату ПЛИС.
ИС флэш-памяти и ЭCППЗУ, не являясь BS-ИС, нуждаются для реализации их внутрисхемного программирования в окружении других BS-ИС, при помощи которых и реализуется процесс их программирования (рис. 6). Это совершенно другой процесс, не требующий применения ПВФ-файлов, однако нуждающийся в разработке программ внутрисхемного программирования на специальном макроязыке, позволяющем описать конкретное окружение данной ИС памяти в данной плате и конкретные особенности процессов записи/чтения данного типа ИС памяти. Подготовка адекватного окружения предназначенных для внутрисхемного программирования ИС флэш-памяти и ЭCППЗУ является одним из важнейших этапов тестопригодного проектирования плат.
Обычно под этим термином понимается программирование флэш-памяти, CPLD, FPGA и EІPROM, которые уже установлены на плату, с помощью сканируемых элементов, также находящихся на этой плате. В качестве примера, на рис. 7 показан принцип внутрисхемного программирования флэш-памяти с помощью граничного сканирования BS.

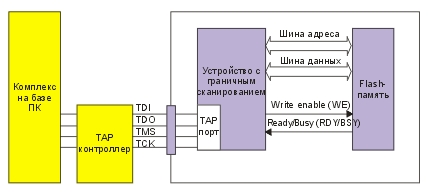

 Рис. 7. Внутрисхемное программирование флэш-памяти
Применение внутрисхемного программирования ISP имеет следующие преимущества:
отпадает необходимость в использовании отдельного программатора ИС;
появляется гибкость при проектировании плат за счёт простого и быстрого способа многократно реконфигурировать разрабатываемую систему;
отпадает необходимость использовать дорогостоящие и ненадёжные панельки для установки программируемой микросхемы и вручную устанавливать ИС с хрупкими выводами, требующими применения специальных мер электростатической защиты. Современные ИС в корпусах BGA и COB вовсе не предназначены для установки на панельки, так что других способов их программирования просто не существует;
отпадает необходимость в складском хранении заранее запрограммированных ИС, ведении их инвентаризации, наклеек и так далее;
появляется возможность выполнять модернизацию системы после её изготовления в процессе эксплуатации, в том числе, дистанционно;
улучшаются сервисные возможности при эксплуатации системы;
появляется возможность удобно управлять данными инвентаризации на платы (версия сборки, версия прожига, серийный номер и так далее) с помощью EІPROM.
Для того, чтобы успешно применять внутрисхемное программирование, необходимо всегда помнить, что программирование микросхем осуществляется непосредственно внутри собранной платы. Нужно тщательно продумать взаимодействие этих микросхем с другими элементами системы в режиме программирования и в рабочем режиме, а также учитывать влияние окружающей схемы логики.
Влияние граничного сканирования на развитие новых технологий
Сегодня становится очевидным, что граничное сканирование означает гораздо больше, чем только тестовое диагностирование и внутрисхемное программирование. Поскольку BS позволяет организовать доступ к аппаратным структурам внутреннего сканирования и встроенного самотестирования (BIST - Built-In Self-Test), команды INTEST и RUNBIST становятся обычными для сложных заказных СБИС и ПЛИС.
Кроме того, бурно развиваются несколько новых направлений, в основу которых были положены идеи и принципы граничного сканирования.
Так, ещё в начале 90-х годов была сформирована группа для разработки стандарта IEEE 1149.4 Mixed-Signal Test Bus Standard. В нём определены правила доступа к выводам аналоговых элементов для подачи аналоговых и цифровых воздействий и получения реакций в цифровом и аналоговом виде [5]. В 1999 году данный стандарт был утверждён, и несколько компаний уже активно готовят к выпуску продукцию, которая поддерживает этот стандарт. Массовое появление на рынке ИС со встроенными механизмами аналогового и гибридного граничного сканирования произведёт подлинный переворот в современной электронике, и мы находимся на пороге этого события.
Принципы граничного сканирования находят своё применение и для тестирования систем на кристалле (SoC). Под SoC понимается система с шинной организацией, которая состоит из нескольких сложных элементов (core), встроенной памяти и связующей логики. Тестирование таких систем является чрезвычайно сложной задачей, существенно более сложной чем тестирование микропроцессоров. Её решение возможно только при использовании структурных методов тестопригодного проектирования [6]. В 1995 была создана рабочая группа IEEE по разработке стандарта IEEE P1500 Embedded-Core Test Standard. Основная деятельность этой группы была направлена на создание стандартных структур тестирования, которые можно было бы встраивать в систему на кристалле. Такие структуры должны обеспечивать тестирование отдельных core и связи между ними. Рабочая группа P1500 предложила структуры, которые очень близки к структурам граничного сканирования в стандарте 1149.1.
Таким образом, освоение технологии граничного сканирования позволит разработчикам быть на уровне современных требований и тенденций при отладке, изготовлении, тестировании, внутрисхемном программировании и эксплуатации различных систем электроники, а также поможет быстрее освоить множество новых высоких технологий в современной электронике.
