Т. Солохина, Я. Петричкович, А. Глушков, А. Беляев, Ю. Грибов, В. Никольский, В. Силин, М. Алексеев, Ю. Александров
Время кентавров: микросхемы серии Мультикор-11xx (MC-11xx) для встраиваемых и мобильных применений
"Кентавры - дикие существа, полулюди-полукони, обитатели гор и лесных чащ, отличаются буйным нравом и невоздержанностью, однако никогда никому не причиняют вреда сознательно". По мнению Я. Петричковича, Главного конструктора проекта, идея двухпроцессорных Мультикоров такова. RISC-ядро - это интеллектуальная (человеческая) голова Кентавра. Она (голова) управляет вычислительным процессом, который реализует чип Мультикор. DSP-ядро в чипе - это лошадиные ноги кентавра. Это то, что несёт на себе смысловую нагрузку ускорителя-акселератора (для головы или RISC-ядра), позволяя Кентавру быстро бегать. В результате такой комбинации (RISC-ядро + DSP-ядро) получается этакое суперсущество, умеющее одновременно и интеллектуально мыслить и быстро бегать.
Таблица 1. Сравнение DSP-ядра (ELCORE-11) и DSP-ядра семейства TMS320C54x, использованного в новой двухпроцессорной микросхеме TMS320C5471 (TI)
DSP-ядро
|
TMS320C54x
|
1
|
Программный конвейер - 3 фазы
|
Программный конвейер - 6 фаз. Это усложняет программирование
|
2
|
Параллельно выполняется до 3-х арифметических операций (умножение, сложение, вычитание)
|
Параллельно выполняется до 2-х арифметических операций (умножение и сложение при MAC либо два сложения)
|
3
|
32-разрядная операция сложения/вычитания выполняется за 1 такт
|
32-разрядная операция сложения/вычитания выполняется за 2 такта
|
4
|
Поддержка формата 32Е16 с плавающей точкой
|
Нет
|
5
|
Поддержка цикла DO, DOFOREVER. Допускается вложенность до 7 циклов
|
Циклы не поддерживаются. Имеются команды повтора RPT, RPTB, но они не допускают вложенности. Внутри повторяемых блоков не могут использоваться команды управления
|
6
|
Адресный генератор содержит в общей сложности 27 регистров, что обеспечивает большую гибкость при формировании адресов операндов
|
Адресный генератор содержит в общей сложности 10 регистров
|
Микросхемы серии Мультикор-11xx (MC-11xx) относятся к новому классу приборов - цифровых сигнальных контроллеров или DSC (Digital Signal Controller), которые объединяют в одном кристалле RISC-ядро и цифровой процессор обработки сигналов (DSP-ядро). Микросхемы серии МС-11 разрабатываются на базе процессорных ядер платформы проектирования "МУЛЬТИКОР" или "MULTICOR-E"TM.
Платформа "МУЛЬТИКОР" разработана в ГУП НПЦ ЭЛВИС и предназначена для проектирования широкого спектра сверхбольших интегральных микросхем (СБИС) для коммерческих, военных и космических применений, которые различаются по вычислительной мощности, стоимости и функциональным возможностям.
Платформа "МУЛЬТИКОР" по современной терминологии относится к классу ASPPs (Application Specific Prog-ram-mable Platforms) и представляет набор мощных современных аппаратно-программных средств проектирования СБИС и систем на их основе. Эти средства объединены общим маршрутом проектирования (6-9 месяцев), который обеспечивает сквозную верификацию разрабатываемых СБИС с использованием IP-ядер (IP-cores) из базы системы проектирования.
Для эффективной разработки приложений на базе платформы "МУЛЬТИКОР" разработано мощное инструментальное программное обеспечение (ПО), не уступающее по функциональным возможностям зарубежным аналогам (под операционные системы Windows и Linux).
Микросхемы серии МС-11 содержат стандартное RISC-ядро (RISCore-11TM) с системой команд MIPS 1 ISA® и оригинальное, масштабируемое и программируемое ядро цифрового сигнального процессора - DSP-ядро (DSP - Digital Signal Processing) ELCORETM (ELVEESs CORE).
В состав микросхем МС-11 включена минимальная конфигурация DSP-ядра - "ELCORE-11", имеющая 16-разрядную гарвардскую SISD-архитектуру (Single Instructions Single Data - один поток команд и один поток данных). По общей классификации СБИС, разрабатываемых на базе платформы "МУЛЬТИКОР", СБИС серии МС-11 относятся к сигнальным контроллерам мини-конфигурации.
Микросхема МС-11Т спроектирована на основе 0,54-мкм (3 металла) библиотеки российского изготовителя (ОАО "Ангстрем") и запущена в изготовление в конце II квартала 2002 года. Библиотеки макроблоков и в целом топология СБИС разработаны в ЗАО НЦ "Ангстрем-СБИС".
Микросхема МС-11Т имеет интеграцию около 2 млн. вентилей и размеры кристалла 10,1x10,1 мм (рис. 1). Опытные образцы ожидаются в IV квартале 2002 г.

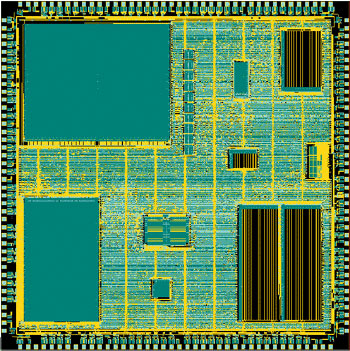

Рисунок 1. Топология сигнального контроллера MC-11T
СБИС МС-11T может использоваться одинаково успешно для нескольких направлений применений, обеспечивая оптимальные показатели по весогабаритным параметрам и энергопотреблению:
- экономичных 16/32-разрядных микроконтроллеров для встраиваемых и мобильных применений;
- связных процессоров (однокристальных цифровых модемов) для мобильных и фиксированных применений;
- цифровых процессорных ядер для GPS/GLONASS приёмников;
- цифровых процессорных ядер для программируемых аудиокодеров/декодеров нового поколения при объединении с аналоговыми ядрами ЦАП и так далее;
- цифровых ядер для микросхем цифрового телевидения и так далее;
- интеллектуальных терминалов доступа в Интернет, системы спутникового Интернета;
- интеллектуальных проводных и беспроводных охранных систем аудио- и видеонаблюдения;
- мультимедийных систем (игр, проигрывателей и так далее).
МС-11T сможет замещать ряд 16/32-разрядных серий приборов зарубежного производства, таких как микроконтроллеры / связные процессоры мировых лидеров TMS320 C54xx (TI), в частности, TMS 320C5471, DSP566хх/568xx, StarCore 110 (Motorola), микроконтроллеры для различных встраиваемых применений, для управления моторами ADSP218x/219x (Analog Device) и так далее.
Структура микросхемы МС-11 приведена на рис. 2. Микросхема включает:
- процессорное RISC-ядро (RISC-core, RISCore-11);
- процессорное ЦПОС-ядро (DSP-core) с архитектурой SISD (Single Instruction Single Data) с возможностью обработки данных в форматах фиксированной и (программно) плавающей точки;
- ядро 8-канального контроллера DMA (Direct Memory Access);
- внутреннюю память:
- ОЗУ RISC-ядра объёмом не менее 8 Кбайт (MEM);
- КЭШ инструкций RISC-ядра (ICACHE)объёмом не менее 2 Кбайт;
- ОЗУ данных ЦПОС-ядра объёмом не менее 4 Кбайт;
- ОЗУ программ ЦПОС-ядра объёмом не менее 8 Кбайт;
- внешние интерфейсы:
- 32-разрядный порт памяти MPORT(Memory Port);
- средства отладки программ с интерфейсом JTAG OnCD (On Chip Debugger);
- UART;
- 2 последовательных порта (совместимых с портами SPORTS, ADI);
- ядро контроллера прерывания (INTctr - Interrupt controller);
- ядро 32-разрядного таймера (TIMER);
- ядро фазовой автоподстройки частоты (PLL).

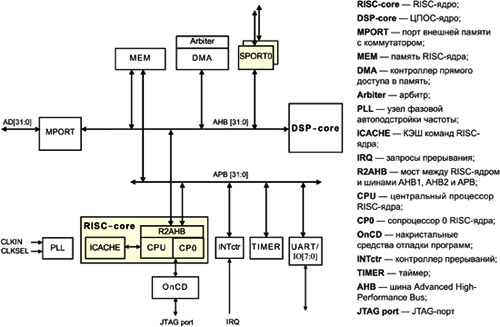

Рисунок 2. Структура МС-11T

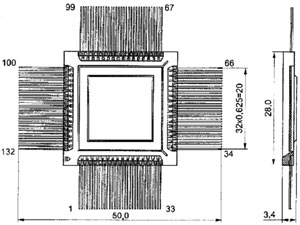

Рисунок 3. Корпус микросхемы MC-11T
RISC-ядро является ведущим в двухпроцессорной конфигурации и выполняет основную программу. Для RISC-ядра обеспечен доступ к следующим ресурсам DSP-ядра (DSP-core), являющегося ведомым по отношению к RISC-ядру: обмен данными RISC-ядра с ресурсами ЦПОС-ядра выполняется по командам LOAD, STORE. Память DSP-ядра и его регистры для RISC-ядра 32-разрядные (словные), то есть состояние двух младших разрядов адреса игнорируется.
RISC-ядро управляет работой ЦПОС-ядра посредством передачи ему задания (макрокоманды) с последующим запуском ЦПОС-ядра (перевод из режима STOP в режим RUN). С другой стороны, DSP-ядро формирует следующие прерывания в RISC-ядро:
- программное;
- по переполнению стека;
- при выполнении команды STOP;
- при достижении адреса останова при исполнении программы до адреса останова или завершении требуемого числа шагов при пошаговом исполнении программы.
DSP-ядро также обеспечивает вычисления в формате с плавающей точкой (врезка) высокой точности (32E16 или 16E16) c производительностью до 20 MFLOPs (для смеси умножений и сложений/вычитаний).
Подпрограмма вычислений с плавающей точкой
;MEMORY initialization
CLRL R28 0xFFFF,M5
MOVE 0,A5
MOVE 1<<30,R0.L ;+A=1
MOVE R0,(A5)+
MOVE 1,R0.L
MOVE R0,(A5)+ ;-
MOVE 1<<30,R0.L ;+d=2
MOVE R0,(A5)+
MOVE 2,R0.L
MOVE R0,(A5)+ ;-
MOVE 2,R0.L ;+N=2
MOVE R0,(A5)+ ;-
;AG initialization
INC R29,R29 1,A5
CLR R16
MOVE (A5+3),R2
LSL 8,R29,R3 CLRL R14 R29,I5
TR R2,R3 CLR R2 R3,PDNR
MSKG 1,R29 CLRL R0 (A5)-,R4
MSKG 3,R29 CLRL R0 R29,M5
DO R3,#Lp
CMPE R16,R4,R16 (A5)-I5,R4
ASRLE R17,R14,R4 INC R16,R16
ADCLs R4,R14,R14 R0,R10
CMPE R16,R2,R16
ASRLE R17,R14,R10 INC R16,R16
ADCLs R10,R14,R14 (A5)-I5,R4
CMPE R2,R4,R2 (A5)-I5,R4
ASRLE R3,R0,R4 INC R2,R2
Lp: ADCLs R4,R0,R0 (A5)-I5,R4
PDNLE R14,R16
ASLL R17,R14,R14 SUB R17,R16,R16
TR R28,R17 6,A5
INC R28,R2 R16,(A5)-I5
ASL 1,R2,R2
MOVE (A5-1),R4
TR R28,R5 DEC R4,R4 R14,(A5)
PDNLE R4,R2 R2,A5
ASLL R3,R4,R0 SUB R3,R29,R2 (A5)+I5,R4
MPSU R1,R4,R8 (A5)-I5,R6 ;
MPSU R5,R0,R10 ADD R6,R2,R2 (A5)-I5 ;Float pointB
MPSS R1,R5,R0 ADDLRTR R10,R8,R8 ;Multiplication
ADC16L R8,R0,R0 (A5)-I5,R6 ;
PDNLE R0,R2 (A5)-I5,R4 ;
ASLL R3,R0,R0 SUB R3,R2,R2 R29,M5 ;
CMPE R2,R6,R2 (A5)+ ;
ASRLE R3,R0,R4 INC R2,R2 (A5)+,R6 ~;Float point
TR R6,R4 ADCLS R4,R0,R0 R28,R5 ~;Add
PDNLE R4,R6 ;
ASLL R7,R4,R4 SUB R7,R29,R6 ;
MPSU R1,R4,R8 AD1 R6,R2,R2
MPSU R5,R0,R10
MPSS R1,R5,R0 ADDLRTR R10,R8,R8
ADC16L R8,R0,R0 (A5)+
PDNLE R0,R2 (A5)+
ASLL R3,R0,R0 SUB R3,R2,R2 R28,R3
MOVE R0,(A5)+
MOVE R2,(A5)
STOP
.end
|
МС-11T размещается в 132-контакт-ном корпусе 4229.132 ("Монополия") и имеет следующие группы выводов:
- порт внешней памяти - 63;
- управление, включая, в том числе, JTAG диагностический порт - 17;
- 2 последовательных порта (SPORTS, ADI) - 12;
- UART - 8;
- электропитание - 32.
Назначение выводов МС-11T приведено в табл. 3-7.
Таблица 2. Основные технические характеристики сигнального микроконтроллера Мультикор-11T
Параметр
|
Значение параметра*
|
Технология изготовления
|
Заказная КМОП СБИС на библиотеке ОАО "Ангстрем", технологические нормы 0,54-мкм
|
Рабочая частота, МГц
|
50
|
Пропускная способность при нормальной температуре, МГц, не менее:Порт памятиПоследовательные порты (SHARC)
|
5025
|
Число каналов DMA
|
8
|
Разрядность программируемых таймеров
|
32 или 2 таймера по 16
|
Режимы энергосбережения
|
Несколько специальных архитектурных решений и режимов энергосбережения, обеспеченных для мобильных и бортовых применений МС-11.Вход в режим программно, выход из режима по внешним прерываниям
|
Порт JTAG
|
Тестирование и отладка программ
|
Пиковая производительность при нормальной температуре, млн.оп./с
|
до 400 в 8-разрядном форматедо 150 в 16-разрядном форматедо 20 (программно) в формате 32E16до 113 в 32-разрядном формате
|
Объём внутреннего ОЗУ данных RISC-ядра*
|
не менее 8 Кбайт
|
Объём кэш команд RISC-ядра
|
не менее 2 Кбайт
|
Объём внутреннего ОЗУ данных DSP-ядра
|
не менее 4 Кбайт
|
Объём внутреннего ОЗУ программ DSP-ядра
|
не менее 8 Кбайт
|
Порты
|
Порт UART.- Имеется режим использования его внешних контактов в качестве 8-разрядного поля флагов
Последовательные порты:Порт памяти:- Поддержка статической памяти типа SRAM, FLASH, а также синхронной памяти типа SDRAM
- Программное задание циклов ожидания
- 4 внешних прерывания
- 4 внешних запроса DMA
|
Система инструкций
|
RISC-ядро и СБИС в целом — MIPS-I ISA, включая аппаратно поддержанное умножение и деление; ядро DSP-ядра - полностью программируемое, поддержка коммуникационных и мультимедийных функций
|
Условия эксплуатации
|
-60 – +125°С
|
Корпус
|
132 вывода, металлокерамический - 4229.132
|
*) Для нормальной температуры. Параметры будут уточнены по результатам измерений. Внутренняя память МС-11 будет увеличена с переходом на улучшенную
технологию изготовления.
Таблица 3. Назначение выводов порта внешней памяти
Наименование сигнала
|
Количество
|
Тип
|
Назначение
|
Обмен с асинхронной памятью
|
AD[31:0]
|
32
|
IO
|
Шина адреса и данных:AD[31:0] — разряды 31-0 передаваемых данных;AD[31:4] — разряды 31-4 адреса асинхронной памяти;AD[14:2] — разряды 12-0 адреса синхронной памяти
|
A[3:0]
|
4
|
O
|
Младшие разряды адреса асинхронной памяти
|
ALE
|
1
|
O
|
Строб адреса асинхронной памяти
|
nWR{3:0]
|
4
|
O
|
Запись асинхронной памяти
|
nRD
|
1
|
O
|
Чтение асинхронной памяти
|
nSTROBE
|
1
|
O
|
Строб данных
|
nACK
|
1
|
1
|
Готовность асинхронной памяти
|
nCS[2:0]
|
3
|
O
|
Разрешение выборки банков асинхронной памяти
|
Обмен с синхронной памятью
|
nRAS[1:0]
|
2
|
O
|
Строб адреса строки SDRAM
|
nCAS[1:0]
|
2
|
O
|
Строб адреса колонки SDRAM
|
nWE[1:0]
|
2
|
O
|
Разрешение записи SDRAM
|
DQM[3:0]
|
4
|
O
|
Маска выборки байта
|
SCLK[1:0]
|
2
|
O
|
Тактовая частота работы SDRAM
|
A10
|
1
|
O
|
10 разряд адреса внешней синхронной памяти SDRAM
|
BA[1:0]
|
2
|
O
|
Номер банка
|
ALES
|
1
|
O
|
Строб адреса синхронной памяти
|
Таблица 4. Назначение выводов управления
Наименование сигнала
|
Количество
|
Тип
|
Назначение
|
nDMAR[3:0]
|
4
|
1
|
Запрос канала DMA
|
nIRQ[3:0]
|
4
|
1
|
Запросы прерывания
|
CLK_SEL
|
1
|
1
|
Выбор коэффициента умножения частоты CLKIN:0 - 1;1 - 2
|
BYTE
|
1
|
1
|
Разрядность шины данных 6 банка внешней памяти:0 - 32 разряда;1 – 8 разрядов
|
CLKIN
|
1
|
1
|
Сигнал тактовой частоты
|
nRST
|
1
|
1
|
Сигнал установки исходного состояния
|
TCK
|
1
|
1
|
Тестовый тактовый сигнал (JTAG)
|
TRST
|
1
|
1
|
Установка исходного состояния (JTAG)
|
TMS
|
1
|
1
|
Выбор режима теста (JTAG)
|
TDI
|
1
|
1
|
Вход данных теста (JTAG)
|
TDO
|
1
|
0
|
Выход данных теста (JTAG)
|
Таблица 5. Назначение выводов портов обмена последовательным кодом (SPORTS)я
Наименование сигнала
|
Количество
|
Тип
|
Назначение
|
DT
|
1
|
O
|
Передаваемые данные
|
DR
|
1
|
I
|
Принимаемые данные
|
TCLK
|
1
|
IO
|
Частота передачи
|
RCLK
|
1
|
IO
|
Частота приёма
|
TFS
|
1
|
IO
|
Синхронизация передачи
|
RFS
|
1
|
IO
|
Синхронизация приёма
|
Таблица 6. Назначение выводов UART
Наименование сигнала
|
Количество
|
Тип
|
Назначение
|
IO[7:0]
|
8
|
IO
|
Порт ввода/вывода
|
Таблица 7. Назначение выводов электропитания
Наименование сигнала
|
Количество
|
Тип
|
Назначение
|
VCC
|
16
|
1
|
Напряжение электропитания
|
GND
|
16
|
1
|
Земля
|
Таблица 8. Перспективные технологии проектирования и изготовления микросхем серии МС-11
Микросхема МС-11xx
|
Технология изготовления
|
Технология проектирования
|
МС-11T*
|
0,54-мкм, 5 В, производство ОАО "Ангстрем" (Зеленоград)
|
масштабируемые библиотеки ОАО "Ангстрем"
|
МС-11A**
|
0,52-мкм, 5/3,3 В, производство ОАО "Ангстрем" (Зеленоград)
|
масштабируемые библиотеки ОАО "Ангстрем"
|
МС-11B**
|
0,25-мкм, 3,3 В, производство TSMC (Тайвань) с последующим изготовлением на производстве "Ангстрем - М" (Зеленоград)
|
масштабируемые библиотеки макроблоков для перспективного отечественного производства "Ангстрем - М"
|
МС-11C**
|
0,35-мкм, 3,3 В, производство TSMC (Тайвань) с последующим изготовлением на производстве "1X1" (НИИСИ РАН)
|
масштабируемые библиотеки макроблоков для перспективного отечественного производства "1X1"
|
- *) Опытные образцы - IV квартал 2002 года.
- **) Планируется получить опытные образцы в 2003 году при обеспечении финансирования.
Таблица 9. Частота синхронизации и пиковые производительности для микросхем серии МС-11xx при нормальных условиях эксплуатации и в диапазоне температур от –60 до +125оС и при изменении напряжения питания 10%*
Формат представления данных, бит
|
Пиковая производительность для данных в фиксированных форматах, в млн.оп./c (MOPS)
|
Пиковая производительность для данных в форматах с плавающей точкой, млн.оп./c (MFLOPS/MMACs)
|
8
|
16
|
32
|
32E16
|
24E8, IEEE754
|
При нормальных условиях эксплуатации
|
МС-11T (50 МГц)
|
400
|
150
|
113
|
19
|
-
|
МС-11A (66 МГц)
|
528
|
198
|
149
|
25
|
-
|
МС-11B (160 МГц)
|
1280
|
480
|
360
|
60
|
-
|
MC-11C (100 МГц)
|
800
|
300
|
225
|
38
|
-
|
В диапазоне температур от –60 до +125 С и при изменении напряжения питания 10%
|
МС-11A (37МГц)
|
296
|
111
|
83
|
14
|
-
|
МС-11B (90 МГц)
|
720
|
270
|
202
|
34
|
-
|
MC-11C (56 МГц)
|
448
|
168
|
126
|
21
|
-
|
*) Представленные значения параметров носят предварительный характер и могут быть уточнены в ходе выполнения ОКР с учётом возможностей технологического процесса их изготовления на отечественном или зарубежном микроэлектронном производстве.
Таблица 10. Сравнительные характеристики Мультикор-11 и TMS320VC5470
Характеристика
|
Мультикор-11
|
TMS320VC5470
|
Архитектура
|
Микроконтроллер, состоящий из RISC-ядра (центральный процессор)и DSP-ядра - акселератора
|
Процессор, состоящий из двух независимых CPU: DSP и RISC
|
RISC-ядро
|
32-разрядный процессор MIPSI ISA архитектуры. 50 МГц
|
32-разрядный процессор типа ARM7TDMI. 47,5 МГц
|
DSP-ядро
|
Программируемое 32-разрядное DSP с фиксированной точкой, 50 МГц. Обеспечивает обработку широкополосных сигналов/изображений в реальном времени: фильтрация, включая адаптивную, FFT, декодер Витерби и так далее. Блочная плавающая точка, плавающая точка (16E16) и (32E16). Регистровый файл (32Wx16b 8 портов) для высокоэффективного обрабатывающего конвейера
|
16-разрядное TMS320C54x ядро с фиксированной точкой, 100 МГц. Функциональные устройства: ALU, MAC, два аккумулятор, сдвигатель, Витебри акселератор. Основные особенности: два адресных генератора; аппаратная реализация циклов
|
Производительность DSP-ядра, млн.оп./с
|
400 - в 8-разрядном формате с фиксированной точкой;150 - в 16-разрядном формате с фиксированной точкой;63 - в 32-разрядном формате с фиксированной точкой;19 (программно) - в формате с плавающей точкой 32E16
|
100 - в 16-разрядном формате
|
КЭШ команд RISC-ядра, Кбайт
|
2
|
Отсутствует
|
Внутреннее ОЗУ RISC-ядра, Кбайт
|
8
|
16
|
Внутренние ОЗУ DSP-ядра, Кбайт
|
4 - ОЗУ данных8 - ОЗУ команд
|
64 - ОЗУ данных80 - ОЗУ команд
|
Шины внешней памяти
|
32-разрядная шина RISC-ядра
|
32-разрядная шина RISC-ядра16-разрядная шина DSP-ядра
|
Тип внешней памяти
|
Статическая SRAM/FlashСинхронная SDRAM (до 128 Мбайт). Встроенный контроллер обеспечивает пропускную способность между внутренней и внешней памятью до 240 Мбайт/с
|
Статическая SRAM/FlashСинхронная SDRAM (до 32 Мбайт)
|
Поддержка DMA
|
8 каналов DMA, 4 внешних сигналов запроса DMA. Все каналы DMA обеспечивают режим самоинициализации
|
6 каналов DMA
|
Программируемые таймеры
|
32-разрядный таймер
|
3 16-разрядных таймера
|
Наличие внешних портов
|
2 последовательных порта, совместимых с SHARC.Универсальный асинхронный порт (UART).8-разрядное поле флагов
|
2 последовательных порта типа McBSPs.Универсальный асинхронный порт (UART). Последовательный интерфейс SPI.Контроллер шины I2C.36-разрядное поле флагов
|
Режим энергосбережения
|
Останов DSP-ядра. Уменьшение внутренней тактовой частоты. Полное отключение внутренней тактовой частоты. Перевод внешней SDRAM в режим Power-down
|
Останов DSP-ядра. Уменьшение внутренней тактовой частоты. Полное отключение внутренней тактовой частоты
|
Наличие встроенных средств отладки программ
|
Имеются встроенные средства отладки программ (OnCD)
с интерфейсом JTAG, обеспечивающие: точки останова по содержимому программного счётчика; точки останова по адресу памяти данных; доступ к конвейеру программного счётчика по чтению; доступ по записи и чтению к программному счётчику; выполнение трассы; запись и чтение данных по любому адресу
|
Имеются встроенные средства отладки программ с интерфейсом JTAG
|
Напряжение питания, В, ±10%
|
5
|
3,3
|
Наличие PLL
|
Имеется
|
Имеется
|
Средства разработки
|
Инструментальное ПО MultiCore Studio (MCS) - под Windows и Linux
|
TMS320 DSP Algorithm Standard Developers Kit.C5000 Code Composer Studio Integrated Development Enviroment (IDE)
|
Программное обеспечение для микросхем платформы МУЛЬТИКОР
Параллельно, не дожидаясь появления кристалла и, учитывая большой интерес, который проявлен к нашей разработке со стороны потенциальных отечественных потребителей, ЭЛВИС разрабатывает первую версию базового программного обеспечения платформы МУЛЬТИКОР, которую мы сможем предоставить пользователям в IV квартале этого года.
На базе разработанного RISC-ядра MIPS1 архитектуры для СБИС СМК под WINDOWS и LINUX создаётся ПО, которое включает интегрированную среду программирования, несколько аппаратно-программных отладчиков, прикладные библиотеки.
Инструментальное ПО будет включать ассемблерные средства программирования обоих ядер и Cи-компилятор СБИС, программный симулятор кристалла MC-11xx (включая симуляторы всех ядер и устройств ввода/вывода, а также кристалла в целом), базовый пакет прикладных программ, а также аппаратно-программный отладчик на базе XILINX FPGA прототипа СБИС МС-11 (IV квартал 2002 г.).
Для микросхем Мультикор разработана интегрированная среда проектирования программного обеспечения (MCS - MULTICORE Studio), которая должна обеспечивать полный цикл разработки и отладки программ и функционировать под LINUX и MS Windows. Данное ПО проходит в настоящий момент стадию тестирования.
Интегрированная среда проектирования MCS включает:
- среду разработки программ RISC- и ЦПОС-ядер;
- среду отладки программ в исходных текстах, исполняемых на программном симуляторе или на макетной плате, или отладчик для работы с целевым устройством через JTAG;
- средства программного моделирования;
- интегрированную среду проектирования, представляющую пользователю доступ ко всем инструментам из одного интерфейса.
Среда разработки программ для RISC-ядра включает:
- компилятор с языка Си с препроцессором;
- ассемблер с препроцессором;
- дизассемблер;
- линковщик;
- библиотекарь;
- утилиты подготовки исполняемого кода.
Среда разработки программ для ЦПОС-ядра включает:
- ассемблер с препроцессором;
- дизассемблер;
- линковщик;
- библиотекарь;
- утилиты подготовки исполняемого кода.
Работа над программным симулятором MIPS-ядра, входящего в состав кристаллов (а также аппаратно-программного отладчика на базе FPGA-прототипа), будет завершена в IV квартале 2002 г. Это позволит пользователям начать отладку их алгоритмов на Си, не дожидаясь появления кристалла, так как симулятор MIPS-ядра обеспечит выполнение всех алгоритмов совершенно идентично тому, как они будут выполняться и на RISC-ядре СБИС МС-11xx.
С другой стороны, используя ассемблерные средства программирования DSP-ядра, можно оценить все критические места Ваших алгоритмов, представленные на языке ассемблера DSP-ядра, используя как программный симулятор ядра акселератора, так и FPGA аппаратно-программные отладчики DSP-ядра и СБИС в целом.
Перспективные модули и микросборки на базе микросхем платформы МУЛЬТИКОР
ЭЛВИС приступил к проектированию ряда процессорных модулей обработки в стандарте PC-104Plus на базе микросхем платформы МУЛЬТИКОР, которые, как предполагается, сначала будут реализованы на базе VIRTEX прототипа СБИС МС-01 (IV квартал 2002 года), а затем и изготовленного кристалла (I–II квартал 2003 г.). Модули предназначены как для работы в составе аппаратно-программного отладчика инструментального и прикладного ПО (в конструктивном исполнении PC), так и в стандарте PC-104Plus.
Рассматриваются также перспективные варианты поставки микросхемы МС-11T в составе микросборочной конструкции с высокой плотностью упаковки бескорпусных микросхем (HDP-технология, аналогичная используемой фирмой Боинг) и со встроенной в составе корпуса внешней памятью SDRAM плюс ИМС FLASH.
Рассматриваются также перспективные конструкции для удвоенной и квадро-конфигурации микросхемы МС-11T, объединяющие в одном корпусе две–четыре микросхемы МС-11T.

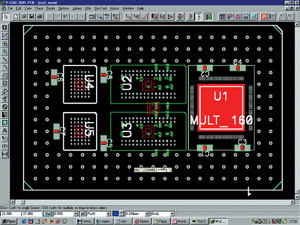

На рис. 4 приведён внешний вид (без крышки) микромодуля mMC-11T на базе микросхемы МС-11Т.
Рисунок 4. Плата микромодуля mMC-11T
Микромодуль mMC-11T содержит микросхему MC-11T, SDRAM 64 Мбайт и FLASH 8 Мбайт. Он размещается в корпусе размером 40x60 мм. Предполагается, что на одной двухсторонней плате PC-104Plus может быть установлено до четырёх таких модулей.
Состояние проекта МУЛЬТИКОР
Опытные образцы микросхем МС-11Т ожидаются в IV квартале 2002 года.
В настоящее время завершается разработка RTL-модели микросхемы с плавающей точкой (МС-02B). Данная микросхема при реализации по технологии 0,25-мкм обеспечит пиковую производительность не менее 2 млрд. операций с плавающей точкой, что соответствует уровню лучших мировых СБИС.
В серии микроконтроллеров мини-конфигурации MC-12xx также завершается проектирование первых образцов ИМС МС-12A (Ангстрем, 0,52-мкм) и МС-12B (TSMC, 0,25-мкм).
Приборы данной серии будут отличаться от ИМС серии MC-11xx, во-первых, новым RISC-ядром (RISCore-01, совместимым по программному обеспечению c MIPS32), во-вторых, новым DSP-ядром (с плавающей точкой в стандарте IEEE754–ELCORE–2) и, наконец, в-третьих, добавленными SHARC-совместимыми (ADI) байтными линками.
Запуск в изготовление опытных тестовых образцов СБИС МУЛЬТИ-КОР-01/02 миди-конфигурации по технологии 0,52 мкм (0,35 или 0,25 мкм) при наличии инвестиций может быть выполнен на ОАО "Ангстрем" или на TSMC в 2003 г. по результатам измерений микросхемы МС-11Т.
Создаётся библиотека ядер для мультимедийно-коммуникационного процессора "МУЛЬТИКОМ" для мобильных применений на базе миди-конфигурации СБИС-платформы МУЛЬТИКОР (MCom-xx), разрабатываемого по заказу РАСУ в рамках Федеральной программы "Национальная технологическая база" (раздел "Микроэлектронные технологии").
Исследуется возможность создания на базе платформы МУЛЬТИКОР СБИС графического процессора 3D и процессора для цифрового мультимедийного телевизора.
В настоящее время ЗАО НЦ "Ангстрем-СБИС" выполняет проектирование топологии всех заказных блоков, а ЭЛВИС выполняет схемотехническое проектирование, используя масштабируемые библиотеки.
К концу года планируется также получение первой версии инструментального программного обеспечения для СБИС на базе платформы "МУЛЬТИКОР". Она будет включать: программный Симулятор СБИС Мультикор-01 под Win98/2K и Linux, Си-компилятор для MIPS RISC-ядра, ассемблерные средства программирования DSP-ядра "ЭЛКОР-1", базовую прикладную библиотеку для DSP-ядра и МС-11/01, планируется разработка аппаратно-программного отладчика СБИС на базе его FPGA-прототипа и микросборочных конструкций.
Базовая рабочая версия инструментального программного обеспечения будет разработана в 2003 году.
Разрабатываются модули и микросборочные конструкции на базе СБИС серии МУЛЬТИКОР.
|
